100GbE の NIC を購入したので、動作確認をした話
はじめに
常日頃、NW をもう少し高速化したいけど少しお値段がな〜と思っていた。 そんな中、
- 100Gbps の NIC は安い（スイッチはともかくとして）
- 光トランシーバーも eBay にてどうやら投げ売りしている
というの書き込みを見かけたので、PCtoPC の直接接続を目的に買ってみることに。
構成
NIC 関係
- NIC: Chelsio Communications 110-1220-60
- 100GbE 対応の Chelsio T6 チップが乗っている 2 ポート NIC
- どうやら T62100-LP-CR らしい
- PCI ブラケットも別で売ってる
- 光トランシーバー:Finisar FTLC1157RGPL6FB1 100G-CWDM4 Lite
- 話題のやつ
- もう少し安いのもあったが、シングルモードファイバを使いたかった
- 光ファイバー: 10Gtek OS2-LC-LC-D10M
- Amazon でまともそうで安かったのでコレ
PC 関係
今回は baltazar と melchior と名付けた（仮初） 2 台を直結する。
- Ubuntu 24.04 LTS
Linux ohm 6.11.0-19-generic #19~24.04.1-Ubuntu SMP PREEMPT_DYNAMIC Mon Feb 17 11:51:52 UTC 2 x86_64 x86_64 x86_64 GNU/Linux- カーネルチューニングなどは特段無し
- Intel Xeon Gold 6530(HT 無効) 4.0GHz x 2way
- DDR5-4800 256GB
導入・インストール
電源落として NIC を PCIe へ差し込み、起動するだけで NIC が認識される。 AMD の資料では Chelsio Unified Wire を導入しているが、今回は出来合いのものを利用する。

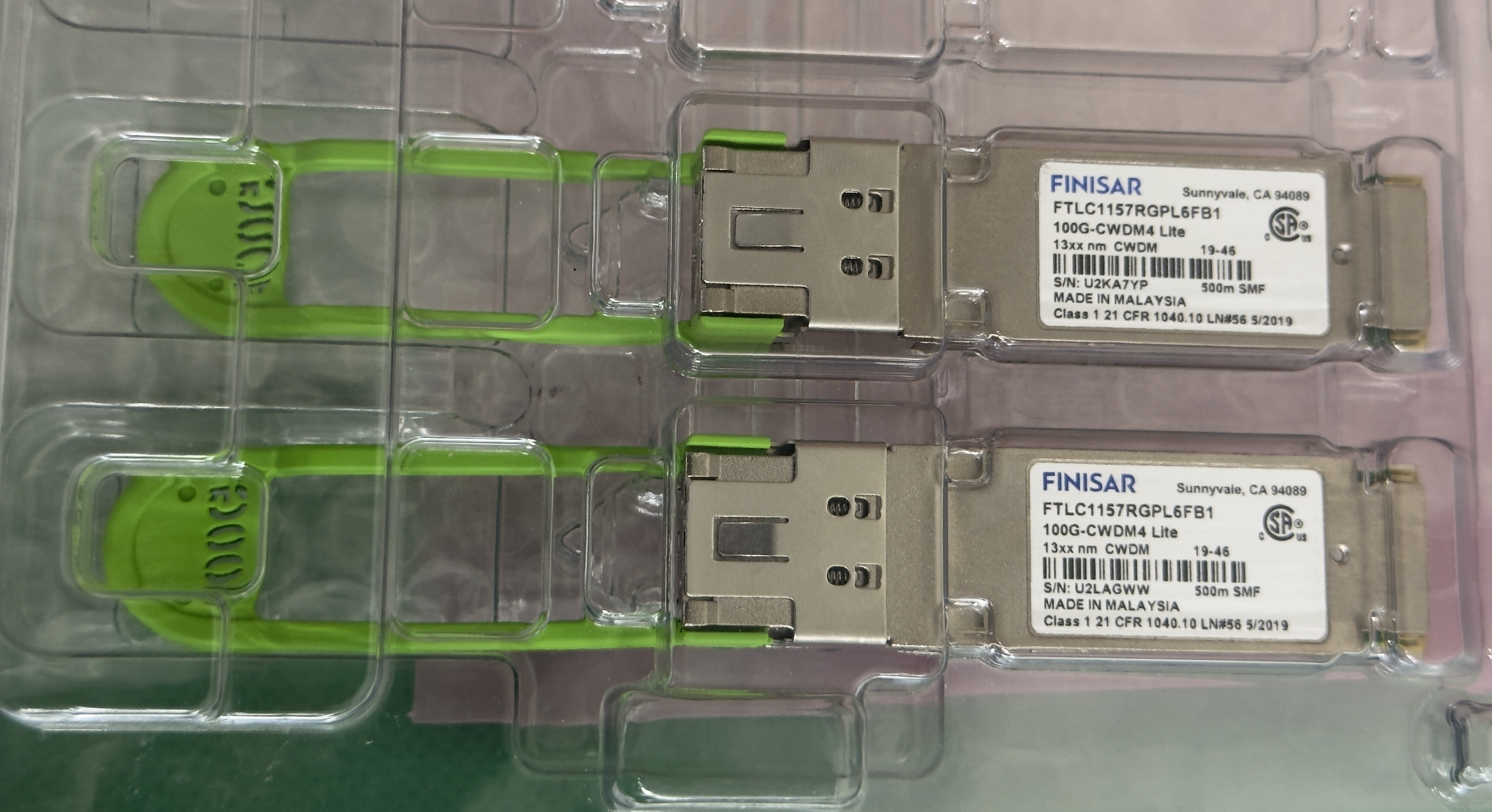

光トランシーバーは不調のものをいくつか引いた。今回は 10 個購入したうち 2 個はリンクアップせず、また ethtool でも読めなかった。
生きてそうな光トランシーバーでは次のように読めた。
user@baltazar:~$ ethtool ens5f4 -m
Settings for ens5f4:
Supported ports: [ FIBRE ]
Supported link modes: 1000baseT/Full
10000baseKR/Full
40000baseSR4/Full
25000baseCR/Full
50000baseCR2/Full
100000baseCR4/Full
Supported pause frame use: Symmetric Receive-only
Supports auto-negotiation: No
Supported FEC modes: RS BASER
Advertised link modes: 100000baseCR4/Full
Advertised pause frame use: Symmetric
Advertised auto-negotiation: No
Advertised FEC modes: RS
Link partner advertised link modes: Not reported
Link partner advertised pause frame use: Symmetric
Link partner advertised auto-negotiation: No
Link partner advertised FEC modes: None
Speed: 100000Mb/s
Duplex: Full
Auto-negotiation: off
Port: FIBRE
PHYAD: 255
Transceiver: internal
netlink error: Operation not permitted
Current message level: 0x000000ff (255)
drv probe link timer ifdown ifup rx_err tx_err
Link detected: yes
iperf
対向 1 ポートを直結し、適当に ip アドレスを振り、MTU9000 に設定した。 その後 iperf2 でピーク性能を見る。
サーバー側コマンド
$ sudo apt update
$ sudo apt install iperf
$ iperf -s -B 192.168.101.111 # 諸事情で100GのみBindする
クライアント側コマンド
$ sudo apt update
$ sudo apt install iperf
$ iperf -c 192.168.101.111 -P 2
結果
並列数を 2,4,8,16 で試したところ、8 並列で 98.4Gbps とほぼ限界値が出た。
（（（ログ中の IP アドレスなどはホスト名に雑置換している）））
user@melchior:~$ iperf -c baltazar -P 2
------------------------------------------------------------
Client connecting to baltazar, TCP port 5001
TCP window size: 16.0 KByte (default)
------------------------------------------------------------
[ 2] local melchior port 53994 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/333)
[ 1] local melchior port 54006 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/330)
[ ID] Interval Transfer Bandwidth
[ 1] 0.0000-10.0096 sec 40.5 GBytes 34.7 Gbits/sec
[ 2] 0.0000-10.0097 sec 42.3 GBytes 36.3 Gbits/sec
[SUM] 0.0000-10.0002 sec 82.7 GBytes 71.1 Gbits/sec
user@melchior:~$ iperf -c baltazar -P 4
------------------------------------------------------------
Client connecting to baltazar, TCP port 5001
TCP window size: 16.0 KByte (default)
------------------------------------------------------------
[ 1] local melchior port 39792 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/317)
[ 2] local melchior port 39800 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/263)
[ 3] local melchior port 39806 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/206)
[ 4] local melchior port 39804 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/299)
[ ID] Interval Transfer Bandwidth
[ 1] 0.0000-10.0051 sec 34.0 GBytes 29.2 Gbits/sec
[ 2] 0.0000-10.0048 sec 34.8 GBytes 29.9 Gbits/sec
[ 3] 0.0000-10.0050 sec 17.9 GBytes 15.4 Gbits/sec
[ 4] 0.0000-10.0050 sec 18.0 GBytes 15.5 Gbits/sec
[SUM] 0.0000-10.0001 sec 105 GBytes 89.9 Gbits/sec
user@melchior:~$ iperf -c baltazar -P 8
------------------------------------------------------------
Client connecting to baltazar, TCP port 5001
TCP window size: 325 KByte (default)
------------------------------------------------------------
[ 3] local melchior port 43964 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/282)
[ 1] local melchior port 43958 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/295)
[ 2] local melchior port 43980 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/305)
[ 5] local melchior port 43998 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/186)
[ 6] local melchior port 44004 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/283)
[ 7] local melchior port 43982 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/302)
[ 4] local melchior port 43994 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/286)
[ 8] local melchior port 43966 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/334)
[ ID] Interval Transfer Bandwidth
[ 2] 0.0000-10.0092 sec 16.3 GBytes 14.0 Gbits/sec
[ 1] 0.0000-10.0092 sec 16.3 GBytes 14.0 Gbits/sec
[ 7] 0.0000-10.0091 sec 8.26 GBytes 7.09 Gbits/sec
[ 3] 0.0000-10.0092 sec 16.4 GBytes 14.1 Gbits/sec
[ 5] 0.0000-10.0093 sec 16.4 GBytes 14.1 Gbits/sec
[ 4] 0.0000-10.0093 sec 16.4 GBytes 14.1 Gbits/sec
[ 6] 0.0000-10.0093 sec 8.15 GBytes 7.00 Gbits/sec
[ 8] 0.0000-10.0092 sec 16.3 GBytes 14.0 Gbits/sec
[SUM] 0.0000-10.0013 sec 115 GBytes 98.4 Gbits/sec
user@melchior:~$ iperf -c baltazar -P 16
------------------------------------------------------------
Client connecting to baltazar, TCP port 5001
TCP window size: 16.0 KByte (default)
------------------------------------------------------------
[ 4] local melchior port 41592 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/283)
[ 5] local melchior port 41572 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/334)
[ 1] local melchior port 41570 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/351)
[ 3] local melchior port 41618 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/337)
[ 11] local melchior port 41662 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/207)
[ 9] local melchior port 41632 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/314)
[ 6] local melchior port 41642 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/247)
[ 12] local melchior port 41648 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/267)
[ 10] local melchior port 41706 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/47)
[ 2] local melchior port 41568 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/351)
[ 14] local melchior port 41720 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/72)
[ 8] local melchior port 41676 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/243)
[ 16] local melchior port 41566 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/362)
[ 15] local melchior port 41574 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/339)
[ 7] local melchior port 41590 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/343)
[ 13] local melchior port 41674 connected with baltazar port 5001 (icwnd/mss/irtt=87/8948/159)
[ ID] Interval Transfer Bandwidth
[ 14] 0.0000-10.0062 sec 3.26 GBytes 2.80 Gbits/sec
[ 5] 0.0000-10.0061 sec 6.45 GBytes 5.53 Gbits/sec
[ 6] 0.0000-10.0063 sec 12.5 GBytes 10.7 Gbits/sec
[ 2] 0.0000-10.0061 sec 6.61 GBytes 5.67 Gbits/sec
[ 8] 0.0000-10.0057 sec 6.56 GBytes 5.63 Gbits/sec
[ 10] 0.0000-10.0058 sec 3.30 GBytes 2.84 Gbits/sec
[ 12] 0.0000-10.0057 sec 3.32 GBytes 2.85 Gbits/sec
[ 1] 0.0000-10.0056 sec 6.52 GBytes 5.59 Gbits/sec
[ 7] 0.0000-10.0063 sec 6.49 GBytes 5.57 Gbits/sec
[ 11] 0.0000-10.0063 sec 6.45 GBytes 5.54 Gbits/sec
[ 3] 0.0000-10.0059 sec 12.5 GBytes 10.7 Gbits/sec
[ 9] 0.0000-10.0058 sec 6.45 GBytes 5.53 Gbits/sec
[ 15] 0.0000-10.0053 sec 6.58 GBytes 5.65 Gbits/sec
[ 4] 0.0000-10.0061 sec 6.50 GBytes 5.58 Gbits/sec
[ 16] 0.0000-10.0064 sec 3.30 GBytes 2.83 Gbits/sec
[ 13] 0.0000-10.0055 sec 6.37 GBytes 5.47 Gbits/sec
[SUM] 0.0000-10.0048 sec 103 GBytes 88.6 Gbits/sec
ちゃんとするなら PCIe スロットと CPU の接続、iperf が実行されたコア、UPI リンクなどを吟味する必要がある。 が、今回はこれで十分なのでヨシとする。 結構アチアチになるので、ちゃんと風を当てたほうがいいかも。
次はこの NIC を使って 3 ノード MPI・OpenMP 並列を試してみる。
