Kibanaで市町村データを可視化した話

#Kibana #Elasticsearch

Elasticsearch に入っているデータを元に、Kibana で可視化する機会があった。 値を点・円の大きさで可視化する knowledge はあったが、今回は市町村の形ごとに色を変えるヒートマップとして表現した。 地形データを変えれば都道府県や任意の区分けで色塗りできると思う。

完成図

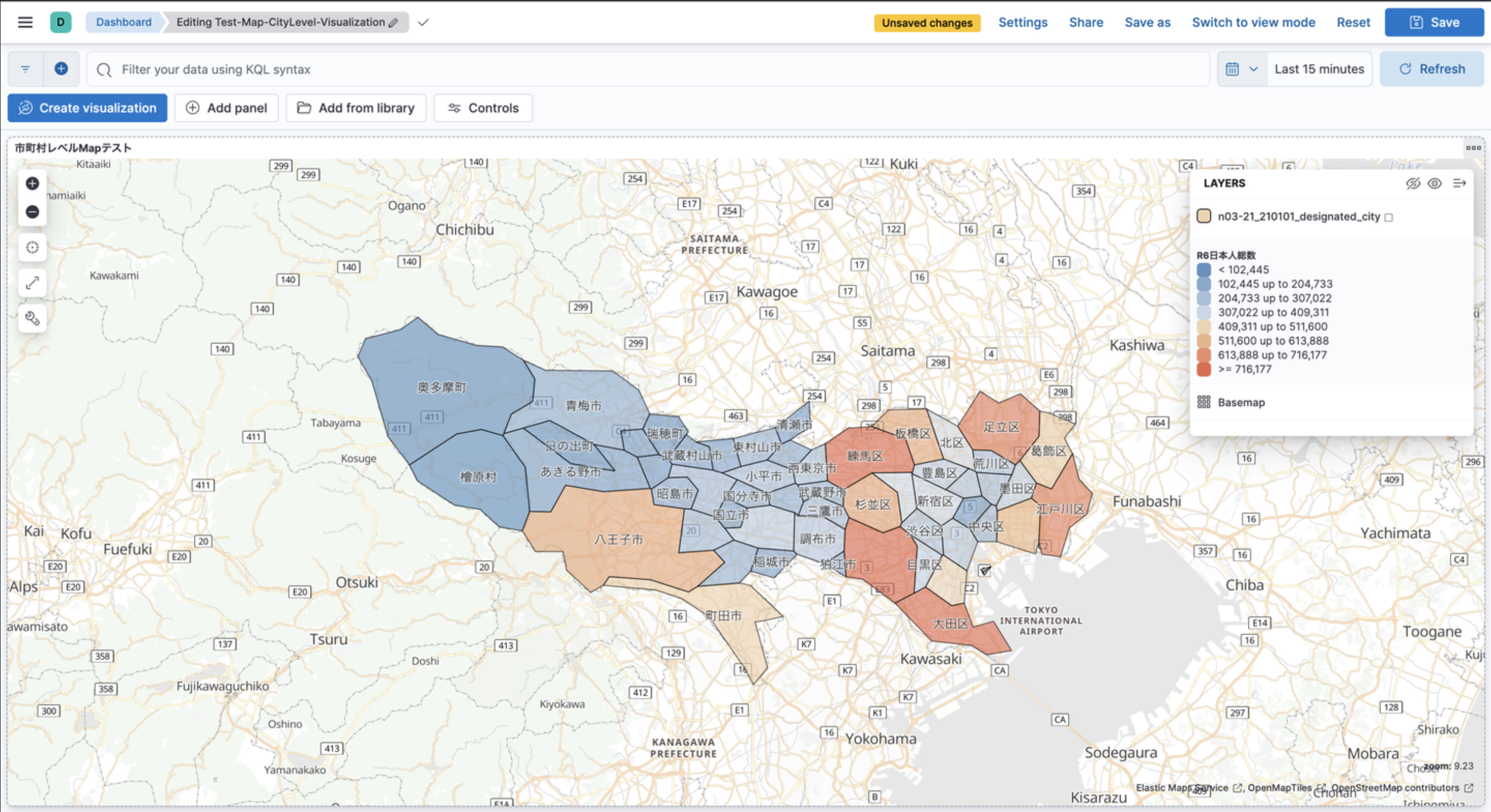

以下の例は、東京都における年度別・市町村レベル別の人口をヒートマップで可視化したもの。 市町村の形で縁取られたカラーマップとなっていることが確認できる。

result-map

事前準備

データ投入

今回は可視化に使うデータ（可視化したい情報）を事前に ES へ投入しておく。 例として市町村の人口を可視化してみる。

  • 市町村毎の人口：https://www.toukei.metro.tokyo.lg.jp/juukiy/jy-index.htm

地形データ準備

  • 地形データ：https://github.com/smartnews-smri/japan-topography
    • この例ではローポリゴンな境界線を使ったが、10 倍細かくメッシュを取られた地形データも公開されている

手順

  1. ES へデータを投入する
  2. ES の Maps ➜ Create ➜ Import GeoJson ➜ 地形データの GeoJson を読み込ませる

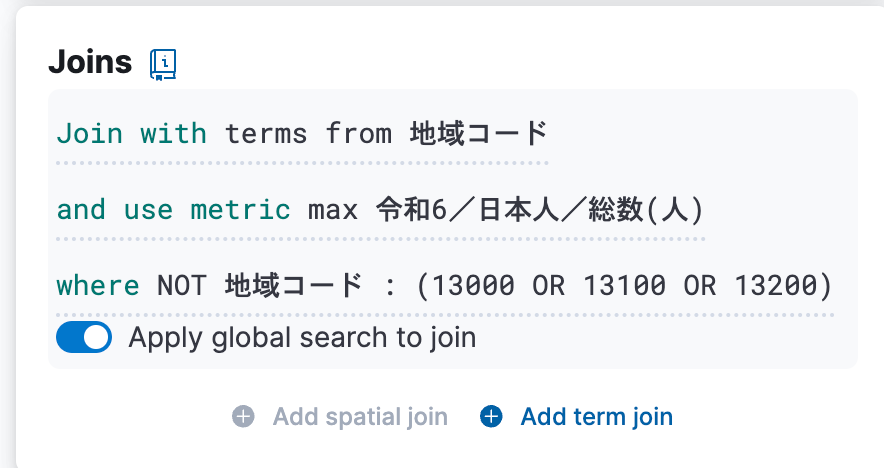

  3. Joins で、「人口と自治体コードの index」と「地形データ」を結合する joins

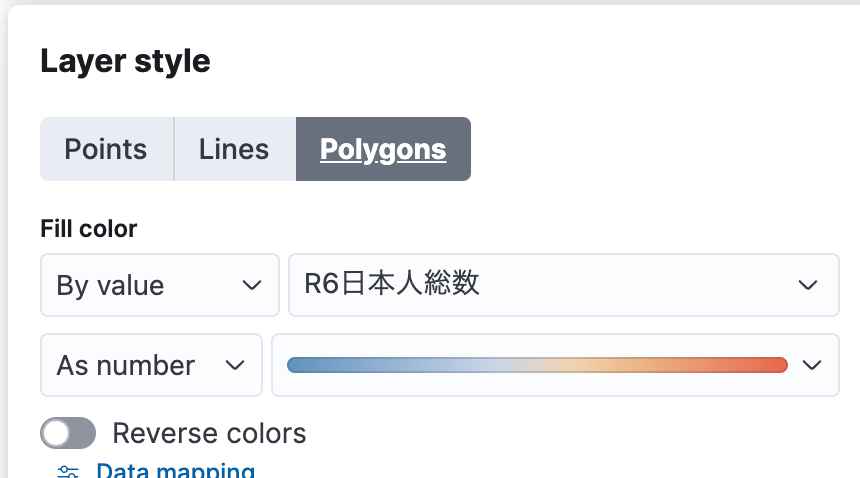

  4. LayerStyle で色や見栄えを設定する layerstyle
  5. it works!
